三菱PLC無協議串口通訊

第一步：了解自由口通訊

1.RS232   半雙工通訊

2.RS485   半雙工通訊

3.RS422   全雙工通訊

半雙工通訊：同一時間讀寫參數只能執行一種。

全雙工通訊：同一時間讀寫參數可以同時執行。

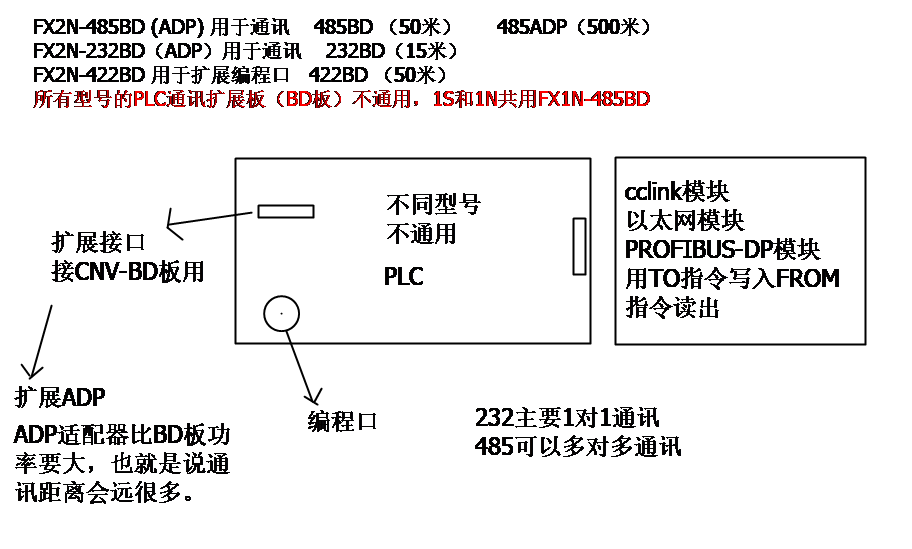

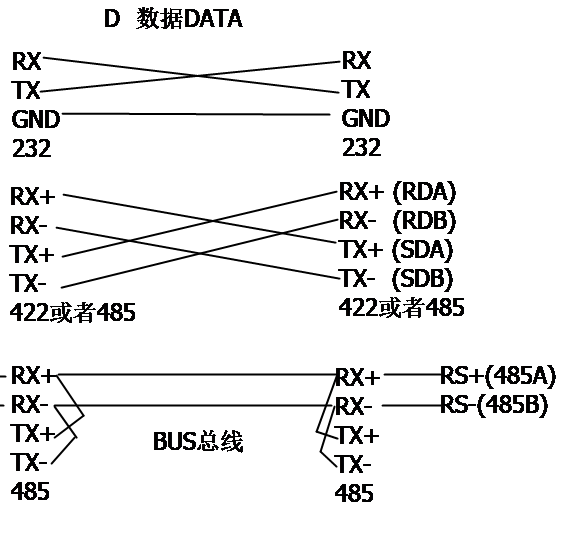

普通接線

第二步：設置通訊格式

以三菱PLC為主

設置的長度為一個雙字

每一款PLC中都有指定的地址設置其通訊格式

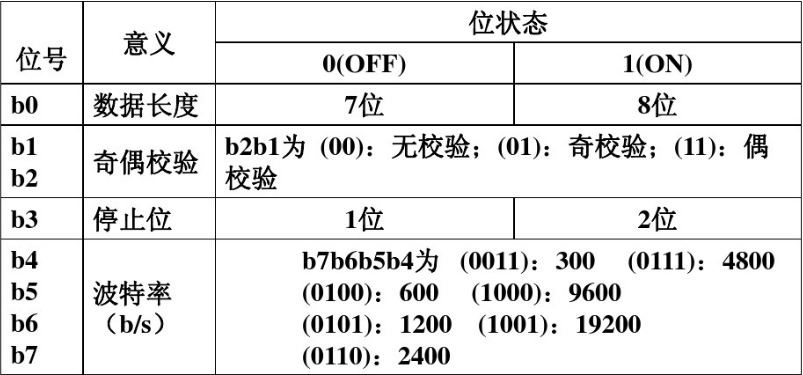

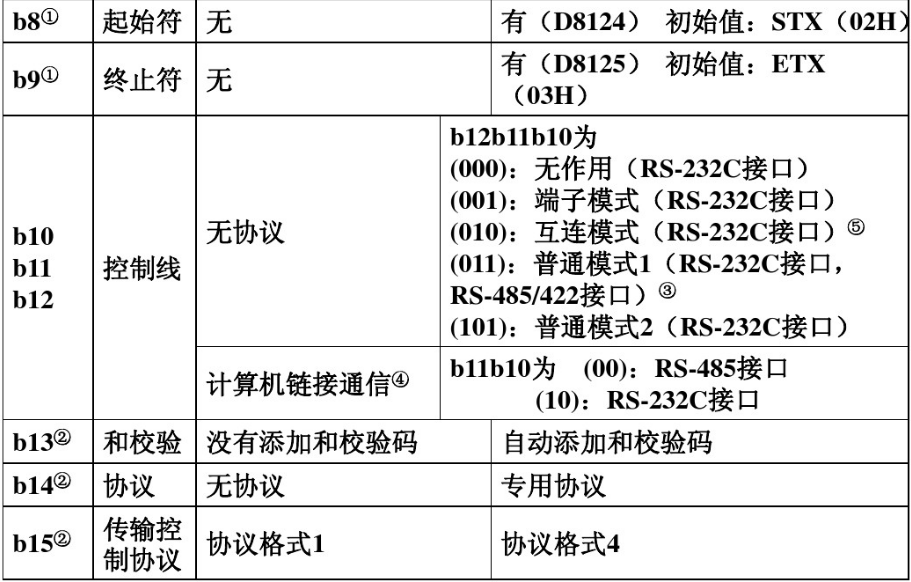

三菱：D8120通訊格式（注意：D8120設置的格式要與通訊的元件格式相同）

一個雙字＝16個位（每一個位都有不同的含義）

用字母b0-b15代替

1. b0：定義數據長度（ASCII碼 7  RTU 8）意思代表8位一個字節傳送，也會有7。

2. b1-b2:定義校驗位：是一種校驗代碼傳輸正確性的方法，根據被傳輸的一組二進制代碼的數為中“1”的個數是奇數或是偶數。

3. b3：定義停止位  用以標志一個字符傳送的結束，它對應于邏輯為1狀態。

4. b4-b7:定義波特率 說明數據傳輸的快慢，數據是按位進行傳輸的，因此輸送的速度沒每秒多少個位來傳輸。列如：9600（每秒傳送9600個位）

列如：自由協議 9600，8N1＝0000110010001001＝H0C89           b0-b7由用戶定義（要確保通訊的元件支持此格式通訊）

RS                D0            K2           D100        K4

串行數據傳輸   發送首地址    發送字節數    接收首地址  接收字節數

M8122  發送請求(發送完成會自動復位)

M8123  接收完成標志(需要程序復位)

一個數據寄存器D等于兩個字節

PLC與PLC之間的通訊
